태양전지 구동성 평가시스템

Arkeo 멀티채널

– 32개 또는 64개의 독립 소스미터 유닛(멀티플렉스 방식 아님)
– ±10V, 250mA / 두 개의 SMU를 직렬 연결 시 ±20V
– 과도 응답 시험용 250kHz SMU 대역폭
– 장기 스트레스 시험에 최적화된 비례-적분 폐루프 광강도 제어
– 일반 스테이지 또는 챔버 유닛용 온도 제어 시스템
– 프로그래밍 가능한 소면적 또는 대면적 LED 기반 조명

다수 소자의 안정성 시험

하드웨어

– 32개 또는 64개의 독립 소스미터 유닛, 멀티플렉스 방식 아님
– ±10V, 250mA / 두 개의 SMU를 직렬 연결 시 ±20V
– 과도 응답 시험용 250kHz SMU 대역폭
– 장기 스트레스 시험에 최적화된 비례-적분 폐루프 광강도 제어
– 일반 스테이지 또는 챔버 유닛용 온도 제어 시스템
– 프로그래밍 가능한 소면적 또는 대면적 LED 기반 조명

소프트웨어

– 쉽고 직관적인 사용자 인터페이스
– 실시간 J-V 및 추적 데이터 시각화
– 다중 사용자 지원
– 샘플 홀더 인터페이스

Arkeo 대면적 광 조사 장치

사용 가능한 LED

라인 피크 파장(nm)
자외선 365
가시광 가시광
적외선 730 / 850 / 940
원적외선 800 / 1050

물리적 사양

크기 52.5 × 52.5 × 70 cm
작업 공간 30 × 30 cm
최대 입력 전력 Power 1.3 kW
무게 50 kg
LED 라인 수 독립형 4개

조사강도 사양

스펙트럼
범위 350 – 1100 nm
Class A 등급¹ AM1.5G 대비 15% 미만
균일도
Class A 등급¹ 반경 10 cm, 5% 미만
Class B 등급¹ 반경 18 cm, 10% 미만
시간 안정성
Class A 등급¹ 안정화 후 2% 미만

ASTM E927-19 분류 기준

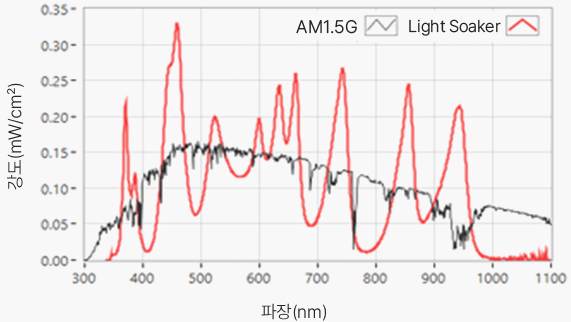

조사강도 스펙트럼

상대 균일도 맵

Arkeo 컴팩트 MultiLED

사용 가능한 LED

라인 피크 파장(nm)
웜 화이트 -
쿨 화이트 -
원자외선 365
자외선 385
청색 455
녹색 510
앰버 590
적색 625
하이퍼 레드 660
원적색 730
적외선 860
원적외선 940

물리적 사양

크기 6 × 6 × 14 cm
작업 공간 2 × 2 cm
최대 입력 전력 20 W
무게 400 g
LED 라인 수 독립형 12개

조사강도 사양

스펙트럼
범위 350 – 950 nm
Class A 등급¹ AM1.5G 대비 15% 미만
균일도
가변 구성에 따라 달라짐
시간 안정성
Class A 등급¹ 안정화 후 2% 미만

ASTM E927-19 분류 기준

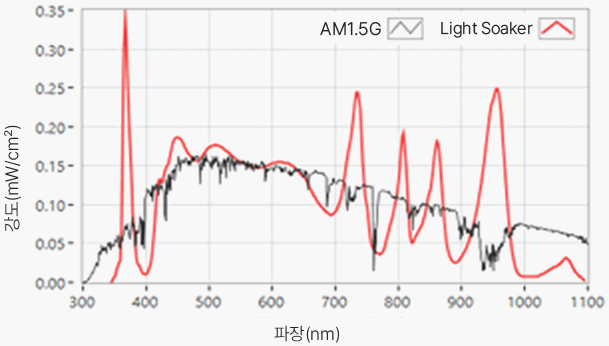

조사강도 스펙트럼

Arkeo 환경 챔버

XXL 챔버

– 30 × 30 cm 작업 공간
– 과압 밸브
– 액체 냉각 옵션
– 교체 가능한 맞춤형 샘플 홀더

중형 챔버

– 휴대형 설계
– 분리형 챔버
– 9 × 9 cm 작업 공간
– 플러그 앤 플레이 맞춤형 샘플 홀더

4분할 챔버

– 4개의 개별 제어 가능한 환경
– 단일 기판
– 챔버당 기판 1개 기준 최대 4개 픽셀
– Arkeo 액세서리와 호환

조사강도 사양

XXL 중형 4분할
높이 15cm 15cm 6cm
너비 37cm 12cm 20cm
깊이 15cm 15cm 20cm
온도 제어
최대 압력 1.4bar
튜브 커넥터 외경 6 mm, 퀵 커넥트 방식
